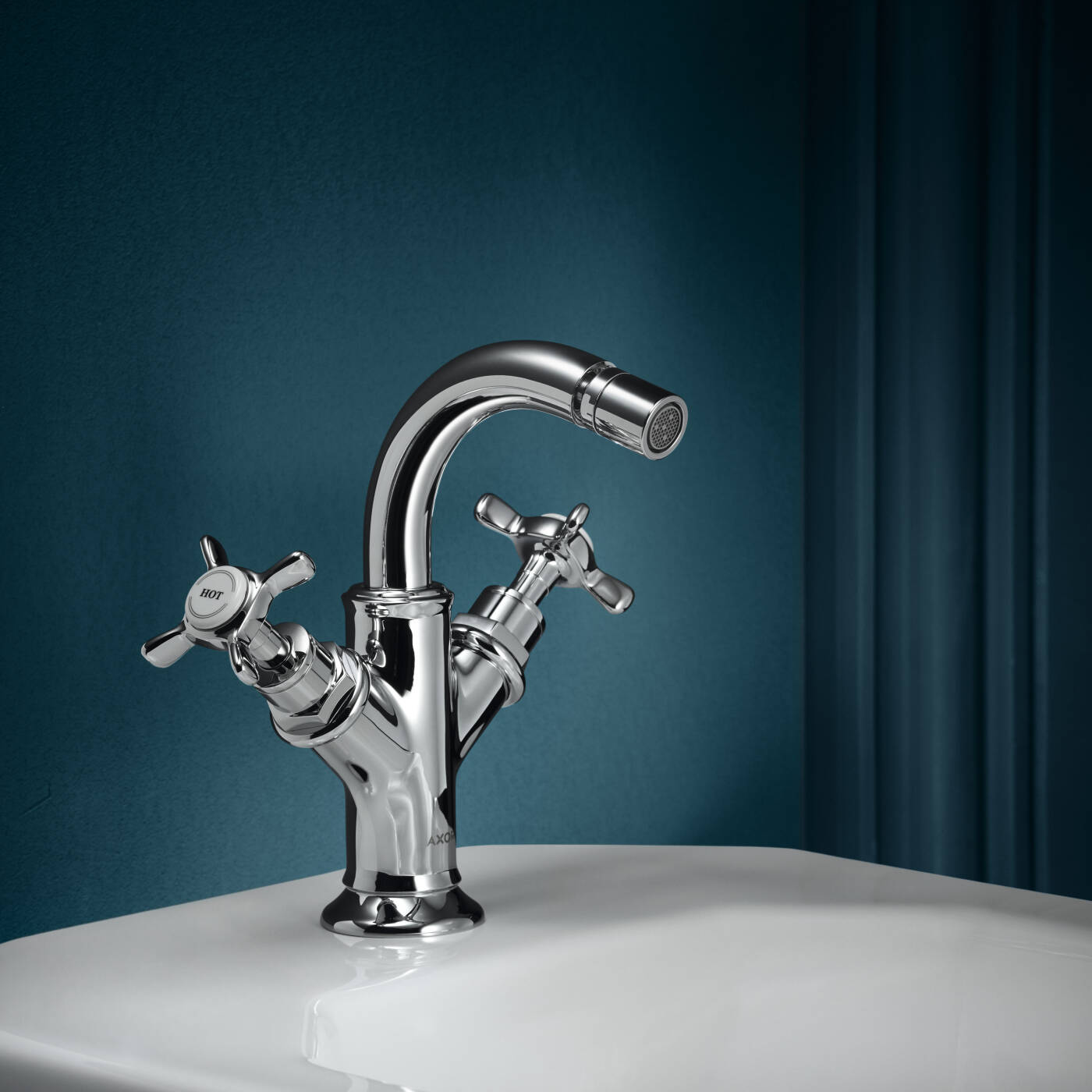

AXOR Montreux2-Griff-Bidetarmatur mit Kreuzgriffen und Zugstangen- Ablaufgarnitur
Art.Nr. 16520000 TEAM-Nr. 757751.501 ST-Nr. 6413 788.501
Produkt für 30 Tage gespeichert.Zur Merkliste
Der Artikel konnte nicht gespeichert werden.
Bitte noch einmal versuchen.
Bitte noch einmal versuchen.
Produkt für 30 Tage gespeichert.Zum Produktvergleich
Der Artikel konnte nicht gespeichert werden.
Bitte noch einmal versuchen.
Bitte noch einmal versuchen.
Artikelmerkmale
- besteht aus: 2-Griff-Bidetmischer, Ablaufgarnitur
- Ausladung: 104 mm
- Auslaufhöhe: 158 mm
- mit Festauslauf
- Kugelgelenk-Strahlformer
- Strahlart: Laminarstrahl
- Maximale Durchflussmenge bei 3 bar: 7,5 l/min
- Keramikventile heiss/kalt 180°
- Zugstangen-Ablaufgarnitur G 1 ¼
- Geräuschgruppe: I
- Durchflussklasse: O
- SVGW 0901-5481
- P-IX 29644/IO
Download Center
Technische Zeichnungen
Anleitungen
Zertifikate
Ersatzteile für Baujahr 10/10
| Pos. Nr. |
|---|
| b | Schaftverlängerung 35 mm13898000 |
| a | Ablaufventil94139000 |
| 1 | Griff16291000 |
| 2 | Griffstopfen-Set, kalt / warm / neutral97987000 |
| 3 | Hülse97993000 |
| 4 | Absperreinheit rechts schließend94009000 |
| 5 | Auslauf kpl.97364000 |
| 6 | O-Ring 11x298127000 |
| 7 | Kugelgelenk97362000 |
| 8 | Strahlregler laminar M16x1 (7 l/min)97360000 |
| 9 | Madenschraube M4x598731000 |
| 10 | Flachdichtung98749000 |
| 11 | Schaftbefestigung kpl. (Ø 32)13961000 |
| 12 | Gleitring97548000 |
| 13 | Anschlussschlauch 450 mm M8x0,75 G3/897206000 |
| 14 | O-Ring 7x1,598422000 |
| 15 | Zugstange98730000 |
| 16 | Dichtungsset95581000 |
| 17 | Gleitring92849000 |
